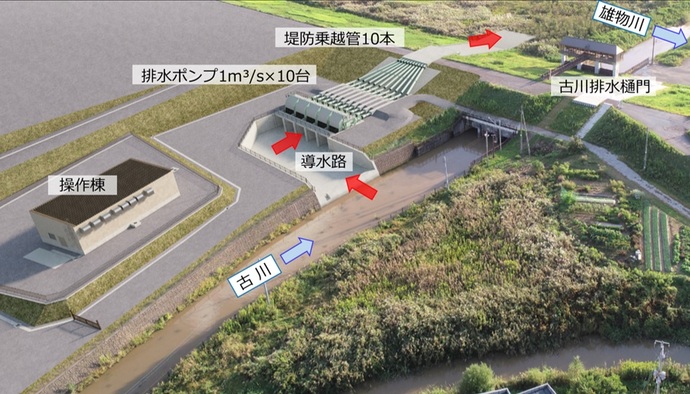

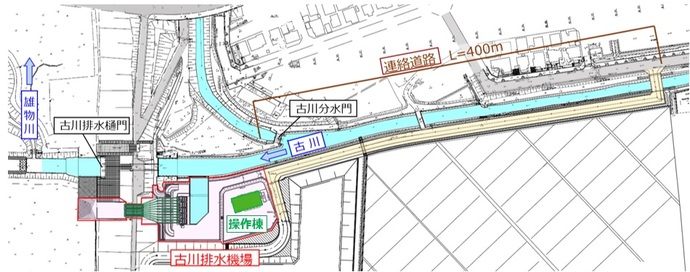

古川排水機場

施設概要

1. 設置箇所　古川左岸側
2. 排水能力　10㎥/s（水中ポンプ1㎥/s×10台）
3. 給電設備　発動発電機×5台
4. 排水形式　堤防乗越形式　φ600鋼管×10本
5. 操作棟　鉄骨平屋建　建築面積　271.2平方メートル

整備工事について

古川排水機場は令和8年4月に完成しました。



施工業者は「土木」、「機電設備」および「建築」に分かれています。

土木 (本体)

施工業者	伊藤工業・英明・加藤建設特定建設工事共同企業体
工期	令和5年9月29日から令和8年4月23日

機電設備

施工業者	荏原・能登谷・秋田電気建設工事共同企業体
工期	令和5年9月29日から令和8年3月19日

建築

施工業者	伊藤工業・加藤建設特定建設工事共同企業体
工期	令和6年12月24日から令和8年3月19日

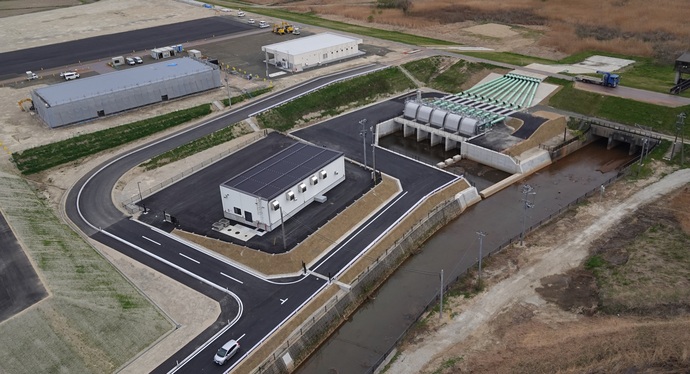

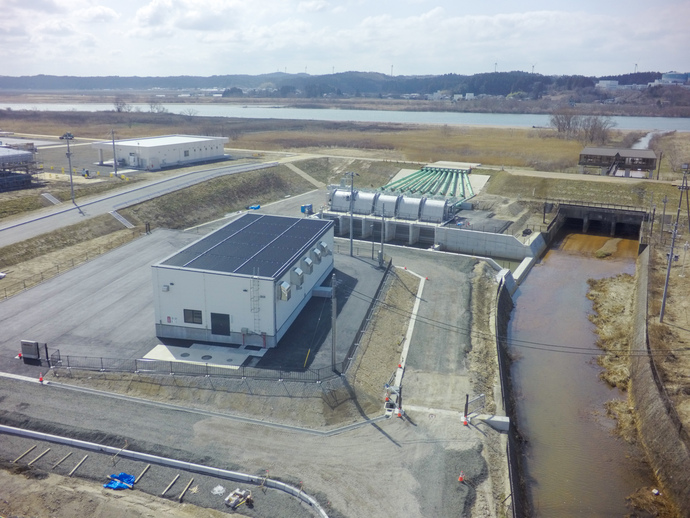

本体整備工事竣工

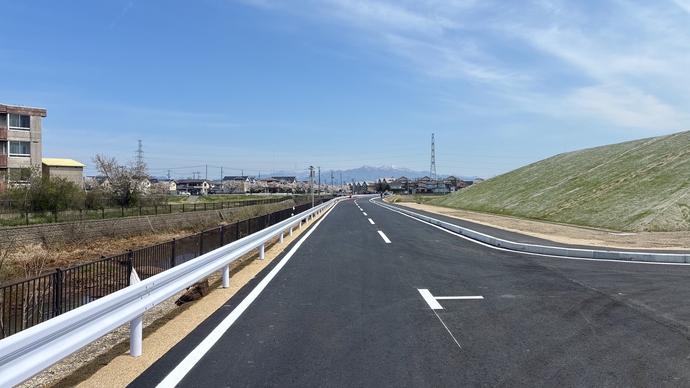

連絡道路等の舗装工が完了し、本体整備工事が4月23日に竣工しました。

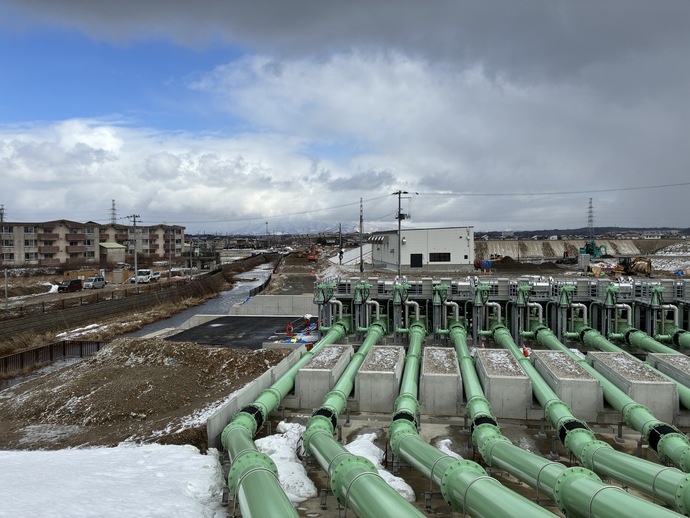

建築・機電設備工事竣工

建築工事および機電設備工事は竣工しました。土木工事は舗装工事を進めています。

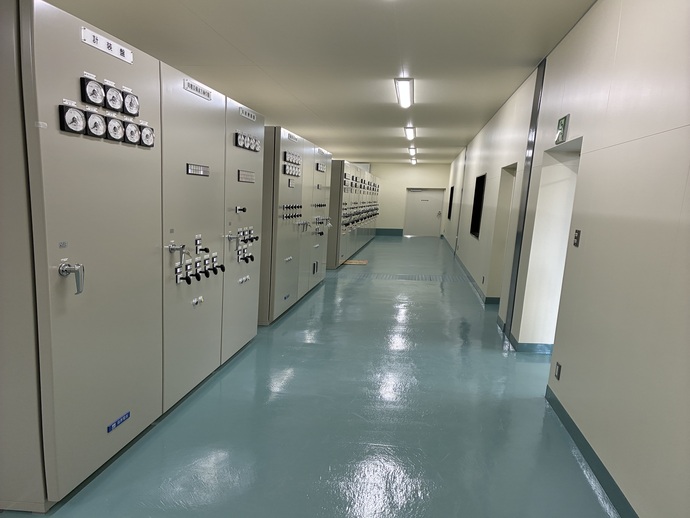

操作棟建屋内装工事・ケーブル敷設

建築工事では内装工事が完了し、外構工事を進めています。設備工事ではケーブル敷設が完了し、試験運転の調整を進めています。

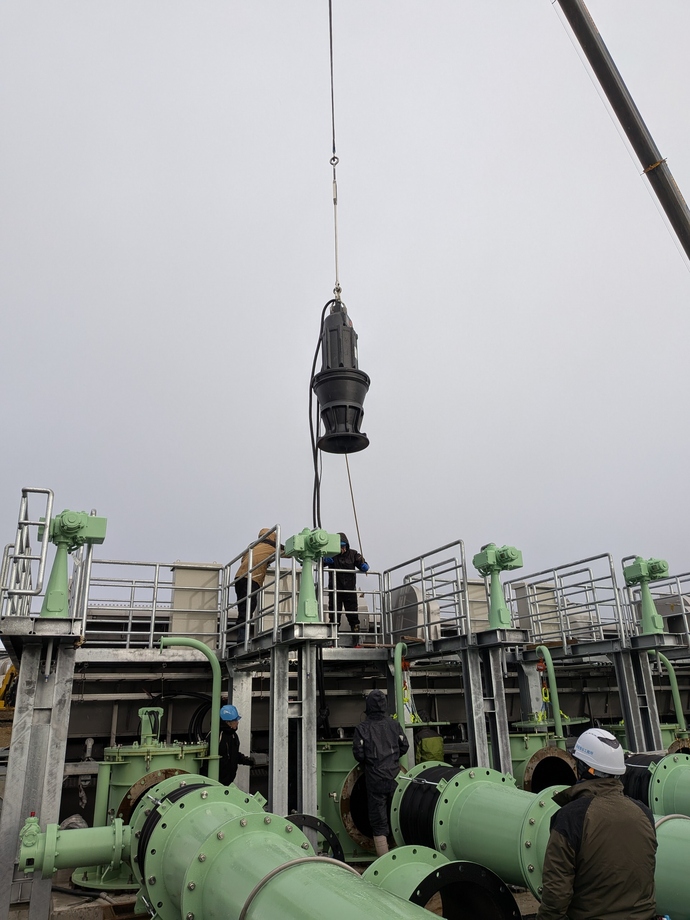

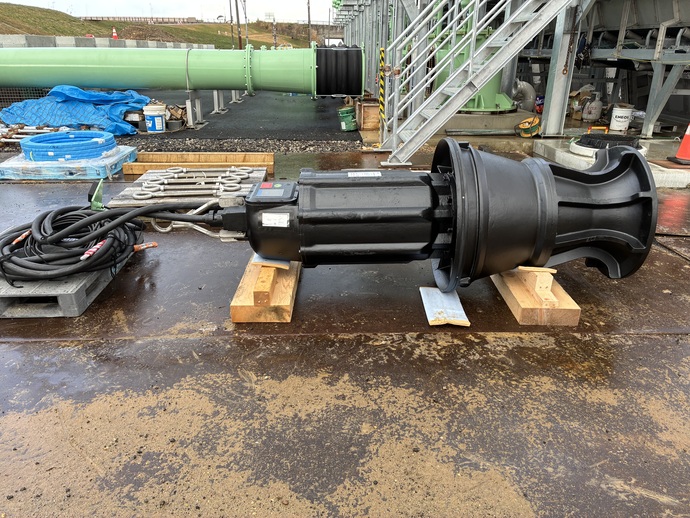

ポンプ設備設置

設備工事ではポンプ設備の設置が完了しました。

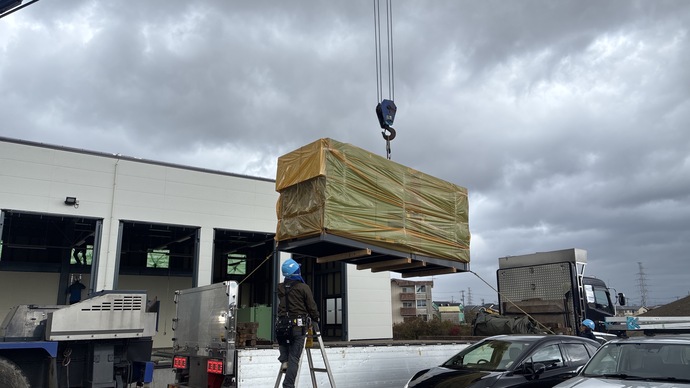

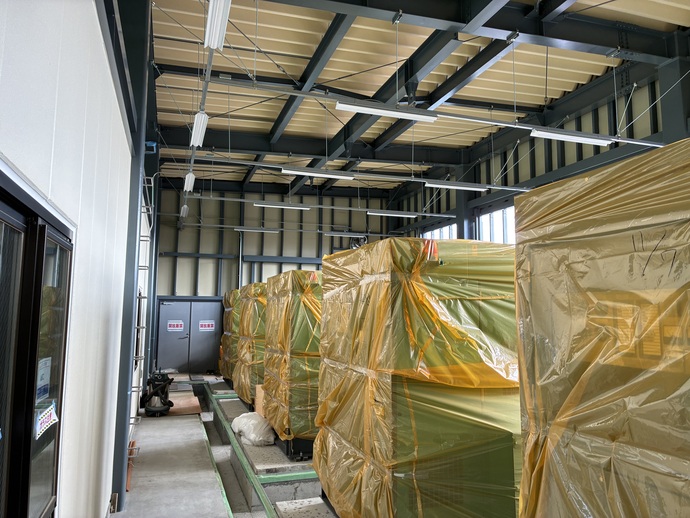

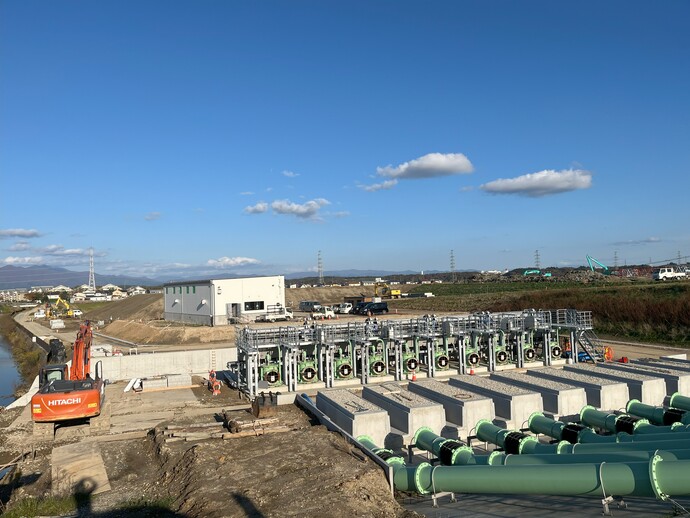

発電機設置

設備工事では発電機の設置が完了しました。

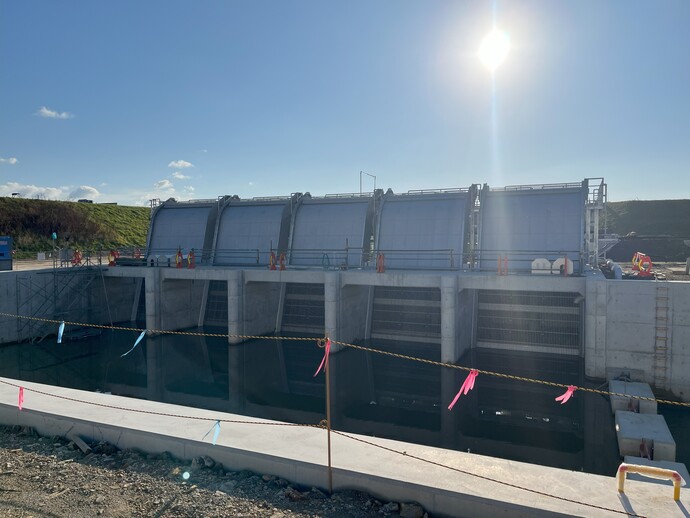

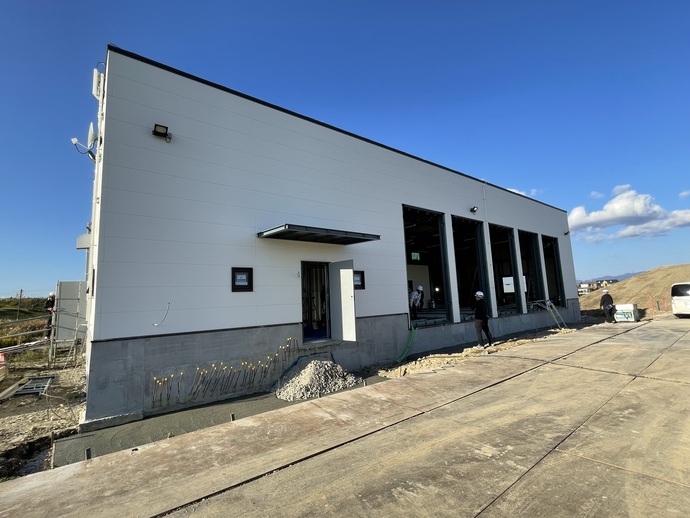

操作棟建屋・除じん設備設置

建築工事では外壁工事が完了し、内装工事を進めています。設備工事では除じん機、水平ベルトコンベヤの設置が完了し、発電機の設置を進めています。

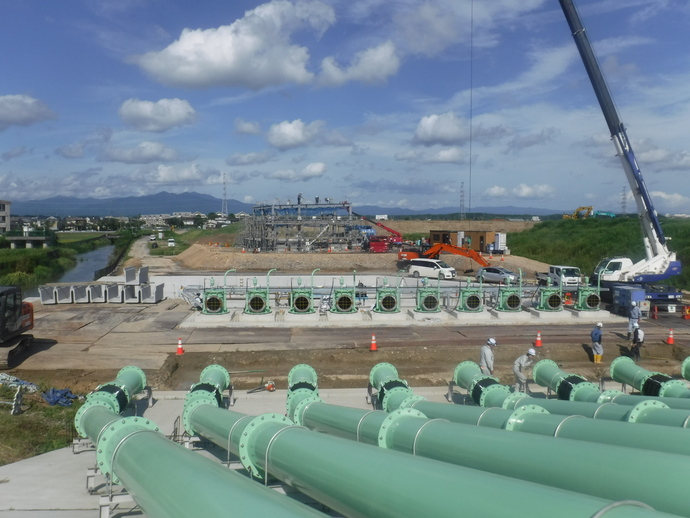

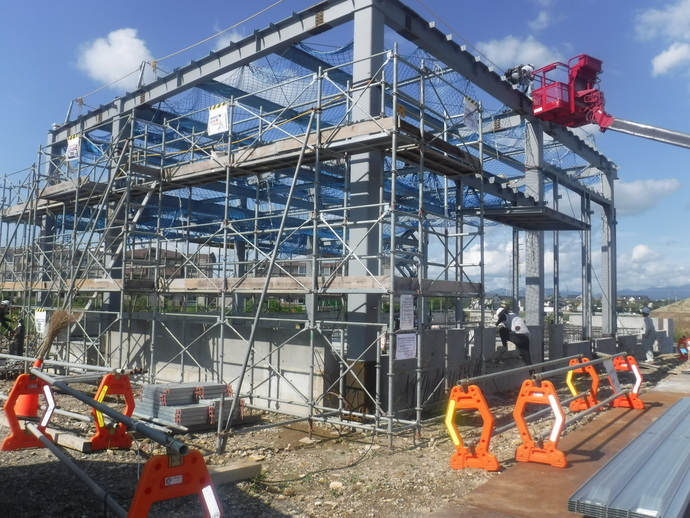

操作棟建屋・コラムパイプ設置

建築工事では操作棟建屋の基礎工事が完了し、鉄骨の建方に着手しています。設備工事ではコラムパイプの設置が完了し、除じん設備の設置を進めています。

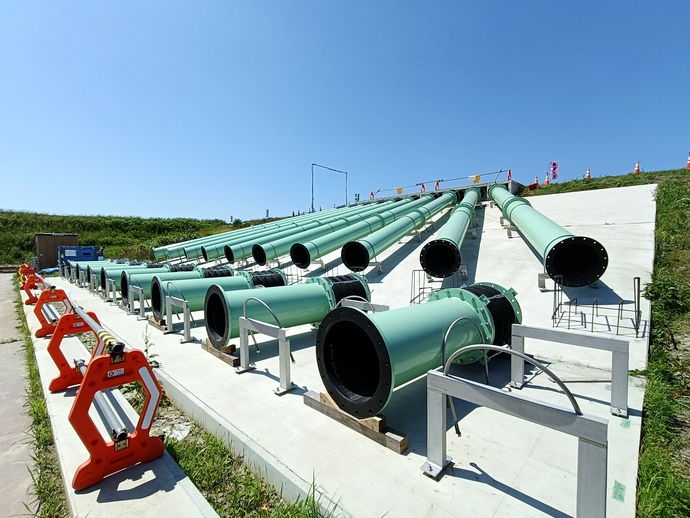

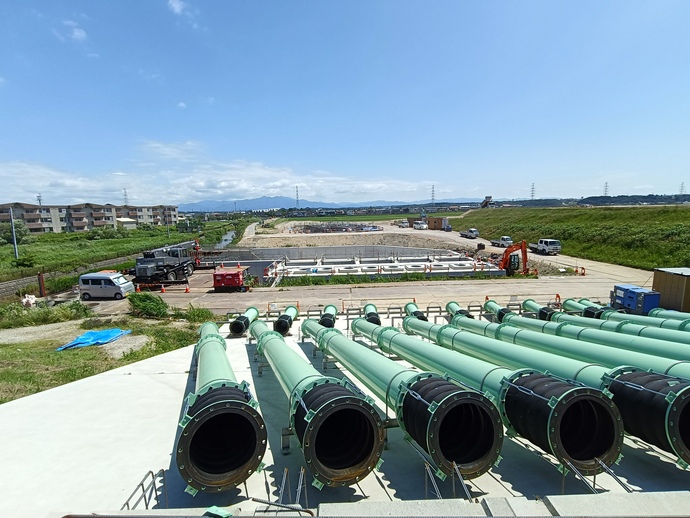

排水管敷設・操作棟基礎

古川の水を引き込む導水路の大半が完成し、ポンプに接続する排水管を敷設しています。排水管敷設後、排水ポンプを設置する予定です。また、操作棟の施工も始まり、現在は建物の基礎部分を施工しています。

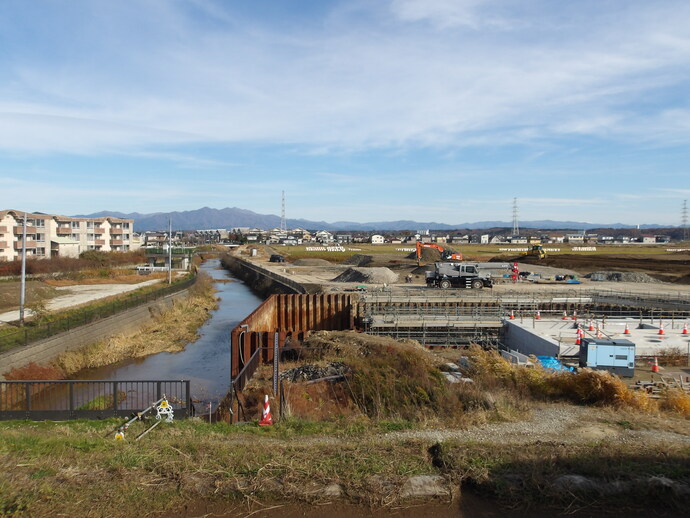

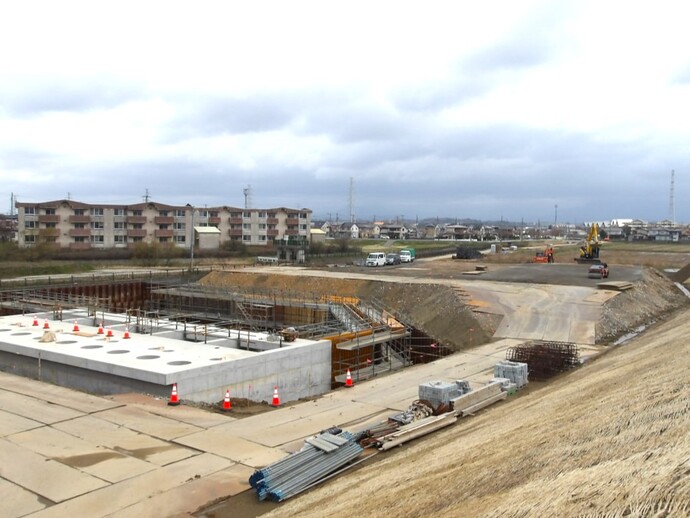

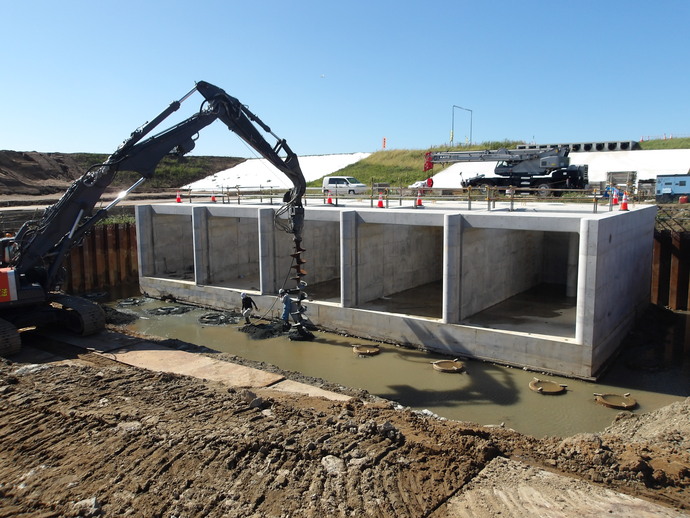

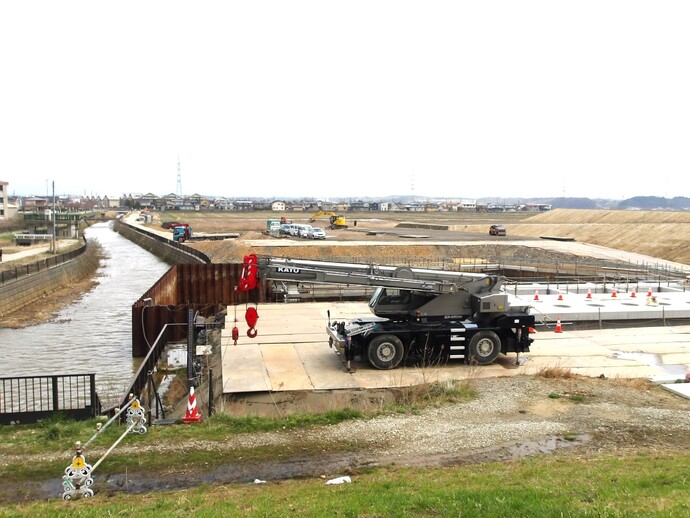

導水路整備・操作棟盛土

令和6年度に引き続いて導水路の整備を行っています。現在、水路躯体のコンクリート打設を行っています。また、排水ポンプの操作棟を建設するため、盛土を行いました。今後、上屋の建設を進めていきます。

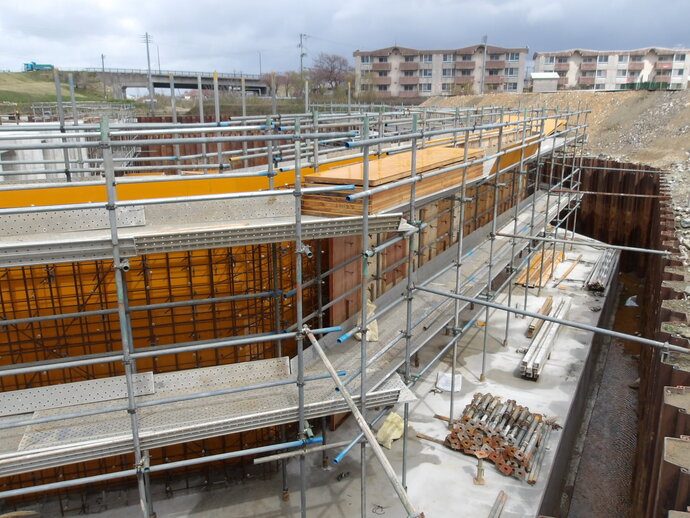

導水路の底版・側壁

引き続き導水路の整備を行っています。床掘が終了しました。導水路の底版・側壁を（1）鉄筋組（2）型枠の組み立て（3）コンクリートの打設、という順番で整備していきます。

床掘(導水路)

吸水槽の頂版の打設・脱型が終了しました。続いて、河川水をポンプへと引き込む導水路を整備するため、床掘りを行っています。

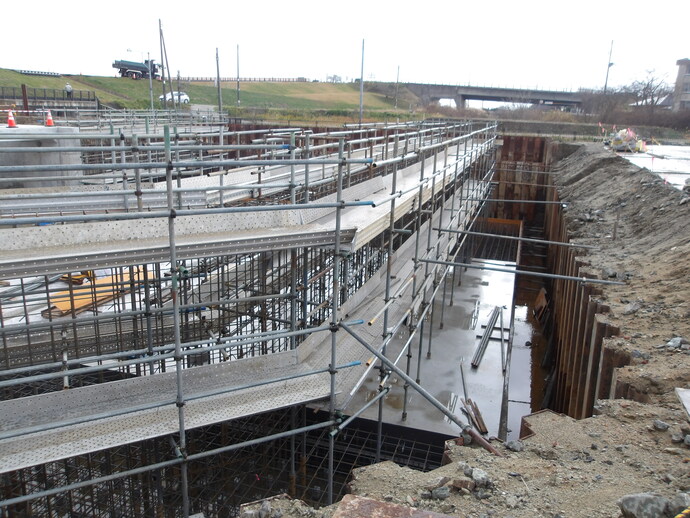

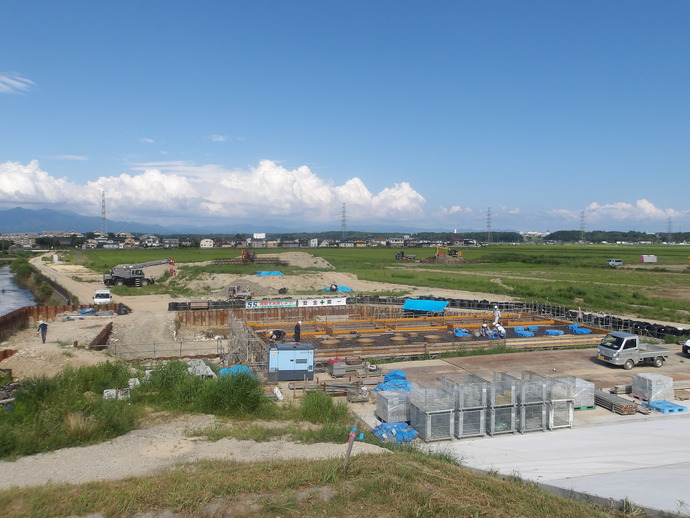

鉄筋組(吸水槽頂版)

吸水槽の底版および側壁部分のコンクリート打設が終了し、頂版部分の「鉄筋組」を行っています。

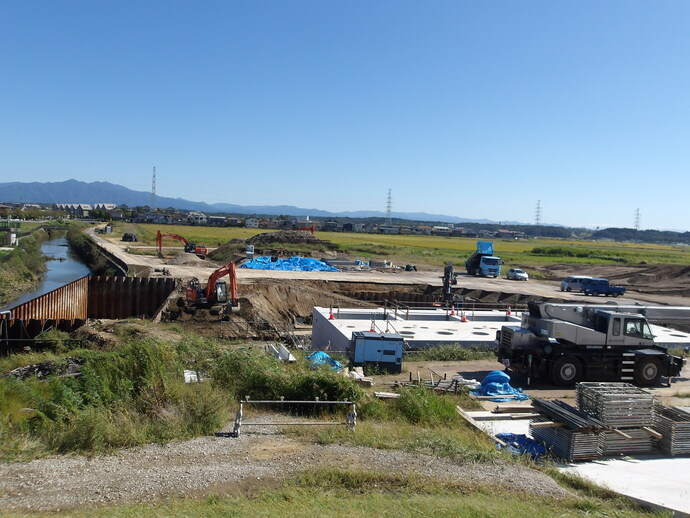

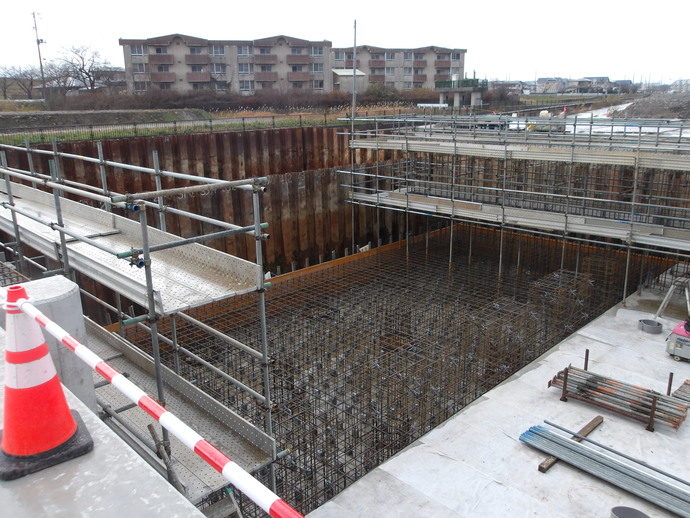

鉄筋組(吸水槽底版・側壁)

吸水槽の底版および側壁部分の「鉄筋組」を行っています。

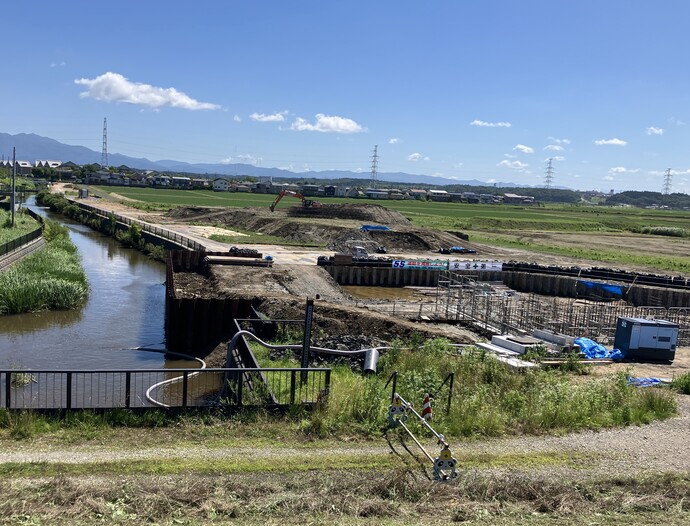

床堀り状況

仮設矢板の打ち込みが完了し、吸水槽部分の「床掘り」を行っています。

仮設矢板打ち込み状況

排水機場や導水路などを支えるコンクリート杭の施工が4月中旬に完了しました。現在、吸水槽を施工するにあたり、仮設の矢板を打ち込んでいます。矢板の打ち込み完了後、「床掘り」「鉄筋組み」「コンクリートの打設」という順序で施工予定です。

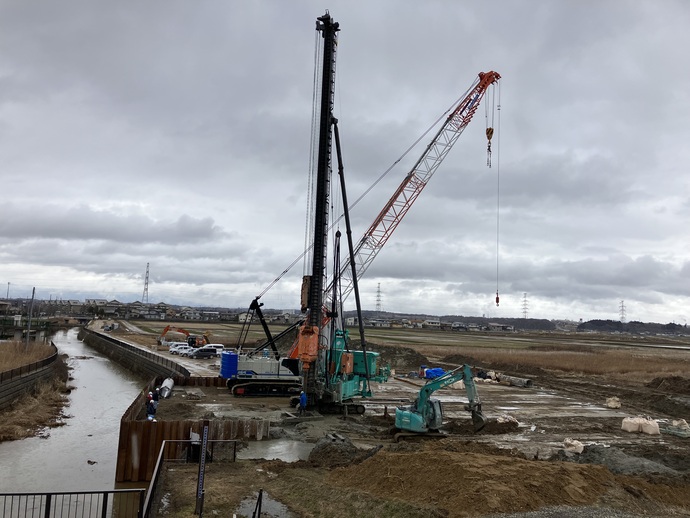

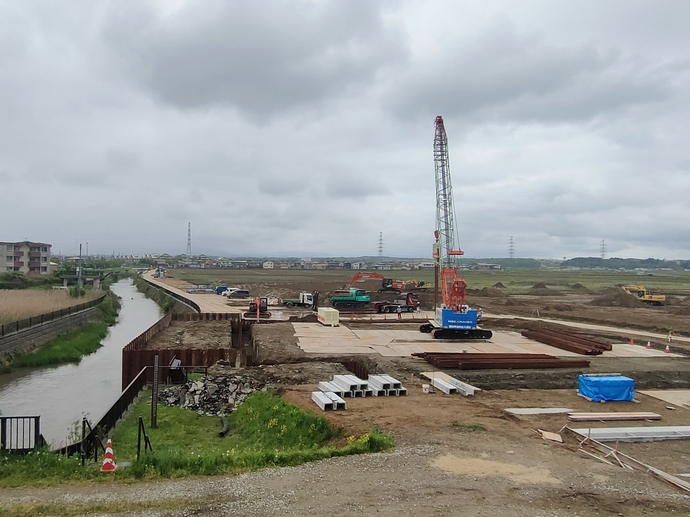

杭基礎施工状況

導水路入口部の土留矢板の施工が終わり、令和6年2月9日からコンクリート杭（直径1m、長さ35m）を計93本打ち込む杭基礎工事を行っています。令和6年3月1日現在、31本の施工が完了しており、合計93本打ち終わるのは令和6年4月下旬を予定しております。

• 杭基礎施工箇所および施工状況 （PDF 554.3KB）

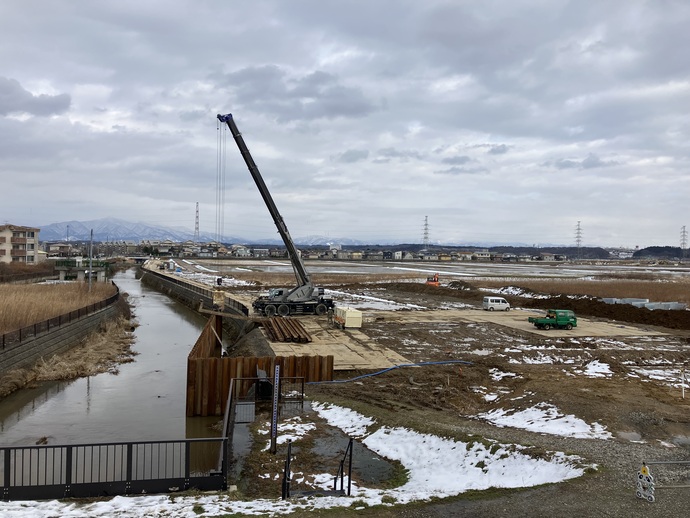

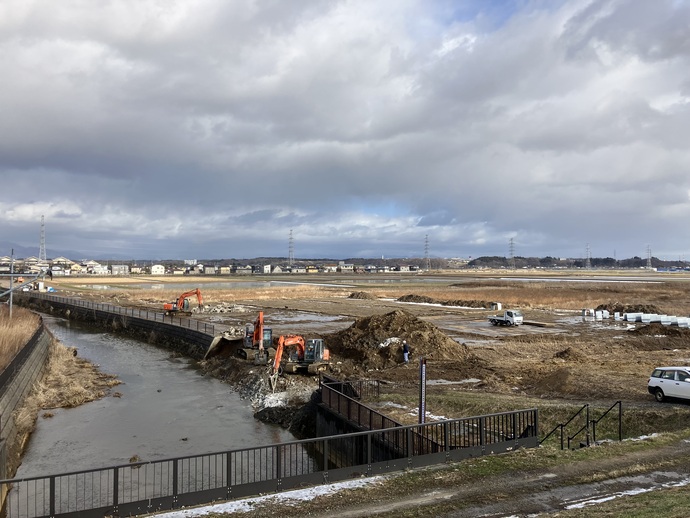

土留矢板施工状況

杭基礎工事のため、導水路入口部の護岸を取り壊し、土留矢板の施工中です。

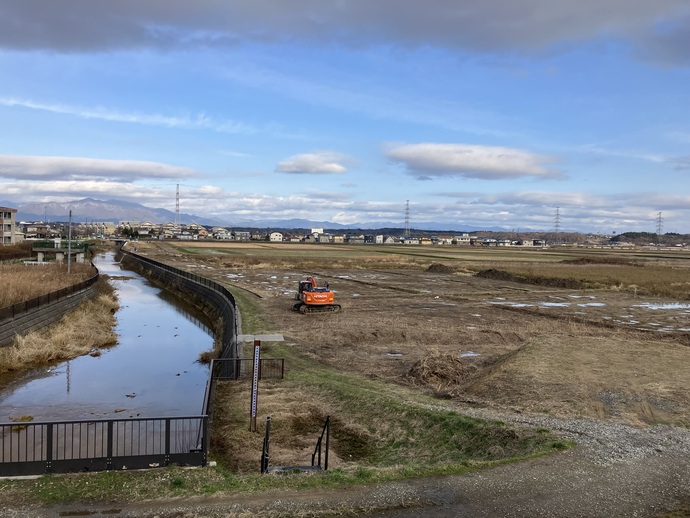

表土剥ぎ取り状況

草木を伐採し、表面の軟弱な土の剥ぎ取りを行いました。これから、杭基礎施工の準備を行う予定です。

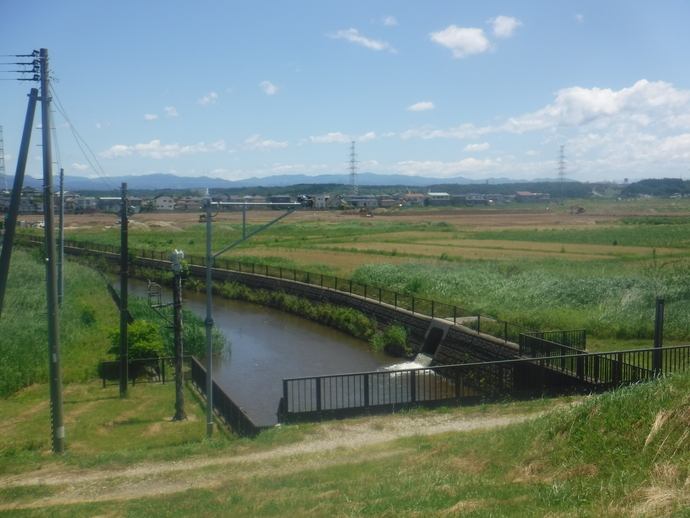

着手前
